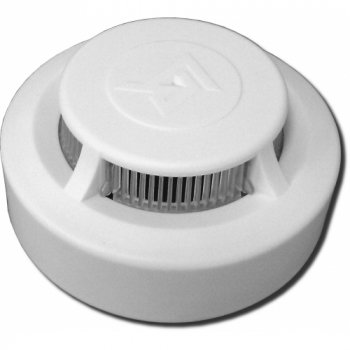

ИП 212-41М с УС-02 Извещатель пожарный дымовой
Купить в 1 клик
- Описание
- Характеристики
- Доставка
- Документация
- Отзывы
- Консультация
Дымовой 4-х проводный, U-шс9. 30В, I-деж.45 мкА, IP30, t-раб.-45. +55°С, D106х53мм, безвинтовые контакты, индикация дежурного режима. В базу установлено уст-во согласования (УС-02) для подключения извещателя в 4-х проводный шлейф и ВУОС, Н.Р. при тревоге включает в ШС 1 кОм
Технические характеристики ИП 212-41М с УС-02:
| Тип извещателя | 4-х проводный |
| Чувствительность извещателя, дБ/м | 0.05…0.2 |
| Световая индикация | «Дежурный режим»; «Пожар» |
| Напряжение питания, B: | |
| — постоянного тока | 9…15 |
| Ток потребления, мА: | |
| — при напряжении питания 12 В | 50 |
| Габаритные размеры, мм: | |
| — диаметр | 106 |
| — высота | 53 |
| Степень защиты | IP30 |
| Диапазон рабочих температур, °С | -45…+55 |
| Масса, не более, кг | 0.21 |
Характеристики ИП 212-41М с УС-02:
- Тип пожарного извещателя: Дымовой точечный
- Производитель: Рубеж
- Напряжение (В) 9
- Напряжение (В) >: 30
- Встроенная сирена: Нет
- Индикатор: На корпусе, Подключение выносного (ВУОС)
- Линия связи: 4-х проводная
- Особенности извещателя: Нет
- Ток потребления в дежурном режиме, мА: 0.045
Задайте вопрос специалисту о ИП 212-41М с УС-02 Извещатель пожарный дымовой
Источник статьи: http://www.aktivsb.ru/prod-26411.html
ИП 212-41М
| Питание извещателя | от 9 до 30 В |
| Ток потребления в дежурном режиме | не более 45 мкА |
| Чувствительность извещателя соответствует задымленности окружающей среды, ослабляющей световой поток, в пределах | от 0,05-0,2 дБ/м |
| Инерционность срабатывания | не более 9 сек |
| Сопротивление извещателя в режиме «Пожар», не более | 1 кОм |
| Частота моргания светодиодного индикатора: в дежурном режиме в режиме «Пожар» | 1 раз в 5 сек. постоянное свечение |
| Извещатель сохраняет работоспособность при воздействии на него: воздушного потока со скоростью фоновой освещенности | до 10 м/с до 12000лк |
| Помехоустойчивость (по ГОСТ Р 53325): | 4 степень |
| Степень защиты оболочки извещателя | IP 30 |
| Габаритные размеры | Ø106х53 мм |
| Вес извещателя | 210 г |
| Диапазон рабочих температур | от -45 до +55 °С |
| Средний срок службы | не менее 10 лет |
Классический дымовой оптико-электронный извещатель с визуальной индикацией состояния извещателя и безвинтовыми контактами. Улучшенные потребительские свойства:
- обновленная конструкция дымовой камеры, повышающая точность срабатывания;
- широкий диапазон питающих напряжений от 9 до 30 В;
- малое токопотребление – не более 0,045 мА;
- промигивание светодиода в дежурном режиме;
- классический корпус извещателя с фирменным логотипом «Рубеж» изготовлен из материала УПМ;
- извещатель более 10 лет успешно используется монтажными и проектными организациями и является одним из наиболее известных пожарных извещателей производства ГК «Рубеж».
Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.
Извещатель выполняет следующие функции:
- измерение концентрации дыма;
- цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
- уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;
- тестирование работоспособности извещателя с помощью специального устройства (металлического штыря) через отверстие в центре крышки извещателя;
- светодиодная индикация режимов работы.
Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.
Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.
Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом.
Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.
При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку.
Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя.
Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).
Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.
Источник статьи: http://td.rubezh.ru/products/detail.php?ID=1690
Подключение ИП-212-41М с устройством согласования УС02
Извещатель пожарный дымовой оптико-электронный ИП-212-41М с УС-02
Производитель: Рубеж
Особенность: В базу установлено уст-во согласования (УС-02) для подключения извещателя в 4-х проводный шлейф. Выход УС02 — Открытый коллектор (нормально разомкнутый).
Перед подключением убедитесь, что в датчике действительно установлено устройство согласования для четырехпроводного подключения УС-02. Если платы УС-02 в розетке нет, то подключение должно осуществляться по другой схеме.
Если датчиков на одном шлейфе предполагается больше, чем три, то датчики добавляются в схему как тот, что левее (без резистора) по последней схеме.
На рисунках приведены схемы подключения на один шлейф одного, двух и трех датчиков одновременно.
Схема подключения одного датчика ИП-212-41М с УС-02 на один шлейф Кситал:
Схема подключения двух датчиков ИП-212-41М с УС-02 на один шлейф Кситал:
Схема подключения трех датчиков ИП-212-41М с УС-02 на один шлейф Кситал:
Источник статьи: http://ksytal.ru/support/vopros-otvet/montazh/podklyuchenie-ip212-41m-us02
ИП 212-141М с УС-02
Извещатель пожарный дымовой оптико-электронный точечный
Извещатель пожарный дымовой оптико-электронный ИП 212-141М предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Основу нового ИП 212-141М составляет уникальная разработка Группы компаний Рубеж — микросхема ASIC R2. В данной микросхеме используется схематическое решение позволяющее исключить наводки возникающие вследствие близкого расположения незаземленных электроприборов, источников освещения, электропроводки. В результате полностью исключена вероятность ложного срабатывания извещателя на электромагнитные возмущения (данное решение разрабатывалось специально для исключения ложных срабатываний от ламп дневного света).
— промигивание светодиода в дежурном режиме;
— малые габаритные размеры и современный дизайн корпуса;
— наличие запирающего устройства;
— корпус извещателя изготовлен из ударопрочного и износостойкого материала АБС;
— безвинтовой способ крепления проводов;
— соседнее расположение контактов питания и «земля» позволяет при подключении извещателя к шлейфу использовать соседние каналы для завода проводов;
— предусмотрена возможность применения защиты от съема датчика без специального инструмента;
— в извещателе ИП 212-141М значительно уменьшены зазоры между крышкой и дымовой камерой, что значительно улучшает аэродинамические показатели
— розетка унифицирована для извещателей ИП 212-45, ИП 212-95 и ИП 212-87 (все извещатели на базе безвинтовых контактов).
Извещатель может работать с приборами, имеющими четырехпроводную схему включения, с помощью устройства согласования УС-02, установленного в корпусе штатной розетки извещателя.
В норме извещатель нормально-разомкнут, при сработке замыкает ШС через сопротивление 1 кОм.
Источник статьи: http://www.tinko.ru/catalog/product/237025/
212 41м с ус 02
Рубеж ИП 212-41М с УС-02 — извещатель пожарный дымовой оптико-электронный предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.
Классический дымовой оптико-электронный извещатель с визуальной индикацией состояния извещателя и безвинтовыми контактами.
Улучшенные потребительские свойства:
- обновленная конструкция дымовой камеры, повышающая точность срабатывания;
- широкий диапазон питающих напряжений от 9 до 30 В;
- малое токопотребление – не более 0,045 мА;
- промигивание светодиода в дежурном режиме;
- классический корпус извещателя с фирменным логотипом «Рубеж» изготовлен из материала УПМ;
- извещатель более 10 лет успешно используется монтажными и проектными организациями и является одним из наиболее известных пожарных извещателей производства ГК «Рубеж».
Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.
Извещатель выполняет следующие функции:
- измерение концентрации дыма; цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
- уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;
- тестирование работоспособности с помощью специального устройства;
- светодиодная индикация режимов работы.
Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек. Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки.
Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.
Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом. Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.
При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание».
Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя.
Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).
Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.
- Единица измерения: 1 шт
- Габариты (мм): 106x106x53
- Масса (кг): 0.21
Источник статьи: http://videoglaz.ru/izveschateli-pozharnye-dymovye/rubezh/rubezh-ip-212-41m-s-us-02
