Болт мебельный с усом DIN 607, ГОСТ 7801
DIN 607 Болт с полукруглой головкой, мебельный
Крепеж оптом
Болты DIN 607
Особенности применения
Технические характеристики
Материал изготовления
Основные технические требования
Заключение
Болт DIN 607
Размерная таблица: болт DIN 607

Болт мебельный с усом DIN 607, ГОСТ 7801

Болт с полукруглой головкой и усом применяется в мебельной промышленности, так как при закреплении болта снаружи остается только гладкая шляпка, а не массивная шестигранная головка, которая портит внешний вид изделия и не подходит по эксплуатационным особенностям. В АвтоМашКомплект вы можете найти DIN 607 в размерах от М6 до М12 с длиной от 20 до 120 мм. Мебельный болт с усом может быть выполнен из стали 45Г, с содержанием углерода 0,45% или из нержавеющих сталей. Для данного стандарта регламентируются все основные виды покрытий: горячее цинковое, ламельное цинковое и гальваническое, также болт ГОСТ 7801 может производиться без покрытия. На нашем складе вы сможете найти оцинкованные болты класса прочности 5.8.

При контроле качества мебельных болтов крайне важно следить за качеством покрытий, а в особенности шляпки, так как она зачастую оказывается на лицевой стороне изделия и её вид определяет внешний вид продукции. Мы производим контроль качества покрытий на наличие дефектов в соответствии с ГОСТ 1759.0-87. При производстве болтов с полукруглой головкой и усом необходимо, чтобы большая часть поверхностей имела шероховатости не более 2,5 мкм. Это необходимо, чтобы цинк ровно лег на поверхность болта и в итоге получилось зеркальное покрытие с характерным металлическим блеском. Такая высота микронеровностей может быть достигнута при обработке изделия на специальном шлифовальном оборудовании.

Так как болты с полукруглой головкой невозможно закрутить в какие-либо отверстия, приходится использовать гайки. Самой подходящей для DIN 607 является гайка DIN 934 класс прочности 5.

Для того, чтобы ознакомиться с системой условных обозначений материалов и покрытий крепежа, а также принципом формирования номенклатуры болтов, перейдите на страницу со справочной информацией. Чтобы узнать массу одного болта или всего вашего заказа воспользуйтесь калькулятором крепежа на нашем сайте. Если вам необходимо оформить заказ или у вас остались какие-либо вопросы по конструкции изделия, обращайтесь к нашим менеджерам.

Источник статьи: http://amk-metiz.ru/catalog/bolts/bolt-mebel-nyy-s-usom-din-607-gost-7801

DIN 607 Болт с полукруглой головкой, мебельный

DIN 607 Болт мебельный с полукруглой головкой и усом, неполная метрическая резьба от М8 до М16, длина от 30 до 160 мм. Болты с полукруглой головкой и усом DIN 607 используются для соединения и крепления деталей совместно с гайками DIN 555 при производстве мебели, в приборостроении и машиностроении.

Сталь: 4.6 (класс прочности)
Сталь с покрытием: гальваническая оцинковка

Таблица размеров и характеристик мебельных болтов с полукруглой головкой и усом DIN 607 в мм

d	M8	M10	M12	M16
p	1,25	1,5	1,75	2
b	22 — 28	26 — 32	30 — 36	38 — 57
d_k	16.55	19.65	24.65	30.65
d_s	8	10	12	16
k	6,38	7,45	9,65	11,75
i	2,3	2,7	3,2	3,5
g	3	3.2	3.6	4.2
r₁	8.9	10.5	13.3	15.8
Вес 1000 шт. болтов в кг
l	M8	M10	M12	M16
30	15,3
35	17,1	27,3
40	19	30,2	49
45	20,8	33,2	53,3	98
50	22,7	36,1	57,5	105
55	24,6	38,9	61,7	113
60	26,5	41,8	65,9	122
65	28,4	44,7	70,1	129
70	30,3	47,6	74,3	136
80	34	53,4	82,7	151
90	59,3	91	165
100	65,1	99	180
110	107	195
120	115	210
130	226
140	241
150	257
160	273

d — номинальный диаметр резьбы
p — шаг резьбы
b — длина резьбы, мин.- макс.
d_k — диаметр головки болта, не более
d_s — диаметр стержня, не более
k — высота головки, не более
i — длина уса, не менее
g — ширина уса, не менее
r₁ — радиус сферы
l — длина болта

Другие размеры и материалы мебельных болтов с полукруглой головкой и усом по заказу.

Аналог DIN 607:

ГОСТ 7801-81 — болты с увеличенной полукруглой головкой и усом класса точности С. Сравнение стандартов DIN 607 и ГОСТ 7801-81.

Вы можете заказать и купить мебельные болты с полукруглой головкой DIN 607 по оптовым ценам.

192007, Санкт-Петербург, ул. Курская, 27

Крепеж оптом

Торговый Дом Нева продает оптом крепёж стандартов DIN, ГОСТ, оцинкованные метизы и высокопрочные крепёжные изделия. Поставки строительного крепежа осуществляются во все регионы России.

Источник статьи: http://tdm-neva.ru/bolts/din-607-bolt.htm

Болты DIN 607

Конструктивные особенности болтов определяют их область применения. Этот тезис очень наглядно подтверждается сферой использования крепежных деталей, выполненных в соответствии с требованиями стандарта D І N 607 . Он устанавливает технические характеристики болтов, под шляпкой которых имеется усик. Наличие такого элемента указывает на то, что они должны соединять компоненты конструкции, изготовленные из более мягкого материала, чем металл, в частности из древесины. И действительно, основная область применения таких болтов – сборка мебели.

Особенности применения

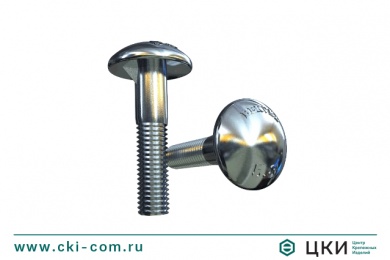

Внешний вид крепежа, выполненного по D І N 607, представлен на следующем рисунке.

Расположенный под сферической шляпкой ус препятствует проворачиванию болта в сопрягаемых элементах при сборке того же шкафа, дивана, кресла и т.д. из-за того, что при монтаже он врезается в древесину.

Болты DIN 607 также нашли широкое применение:

в машиностроительной отрасли и приборостроении;
в строительстве объектов, элементы которых созданы из древесины.

Последовательность этапов монтажа данной крепежной детали выглядит так:

Технические характеристики

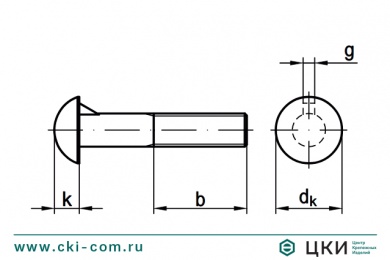

На рисунке указаны параметры болтов по D І N 607 , которые должны соблюдать производители данного крепежа.

Численные значения этих характеристик представлены в таблице.

r ₁ – радиус полусферы головки;

g – ширина уса, не меньше

і – длина уса, не меньше

k – высота полусферической головки;

d_s – диаметр стержня, не меньше;

d_k – диаметр шляпки;

b – длина резьбы, минимальная-максимальная.

Длина болта (параметр l ) стандартом D І N 607 устанавливается в пределах от 16 мм до 160 мм.

Материал изготовления

Согласно нормам рассматриваемого нормативного документа, изготовленные болты с усом должны характеризоваться прочностью, соответствующей трем классам – 8.8, 4.8 и 4.6. Таким требованиям отвечают стали следующих марок:

класс 8.8 – C т.20Г2 P , C т.40 X , C т.38 XA , C т35 X , C т.45, C т.35;
класс 4.8 – C т.10кп, C т.10;
класс 4.6 – C т.10кп, C т.10.

В целом применяемое для производства подобного крепежа сырье должно соответствовать требованиям D І N І S О 8992.

Основные технические требования

Стандарт DІN 607 устанавливает ряд технических требований к конечной продукции.

Совокупность полей допуска резьбы должна соответствовать значению 8g по условиям стандартов DІN ІSО 965-1и DІN ІSО 724.

Отклонения расположения рабочих поверхностей и форм, а также допуски размерных характеристик – все это согласно нормам DІN ЕN ІSО 4759-1 и требованиям класса точности «C».

Методы контроля состояния поверхности болтов с усом, а также перечень допустимых дефектов регламентируются положениями DІN ЕN ІSО 26157.

Требования к покрытию:

цинк-ламельному – по DІN ЕN ІSО 10683;

горячему оцинкованию – по DІN ЕN ІSО 10684;

гальваническому – согласно DІN ЕN ІSО 4042.

Приемочный контроль выполняется в соответствии с правилами, прописанными в D І N Е N І S О 3269. На приемку болтов с усом, характеризующихся другими классами прочностями, распространяется следующее условие: процедуру ее проведения должны согласовать обе стороны – заказчик и производитель. Руководствоваться при этом они должны:
- если в качестве сырья использовалась нержавеющая сталь – регламентом DІN ЕN ІSО 3506-1;
- при производстве из обычной стали – нормами DІN ЕN ІSО 898-1.

Возвращаясь к теме покрытия поверхности мебельных болтов с усом следует отметить важность этого слоя не только с точки зрения защиты данного крепежа от внешних неблагоприятных факторов, но и в аспекте эстетического восприятия предметов мебельного гарнитура. В этом плане особую декоративность болтам придает хромирование. По отражательной способности такое покрытие, будучи отполированным, уступает только дорогостоящему серебру. При этом, данное свойство слоя хрома со временем не меняется. А серебро от контакта с воздухом темнеет, ввиду чего его отражательные качества заметно ухудшаются.

Заключение

Помимо привлекательного вида, применение болта с полукруглой головкой и с усом обеспечивает дополнительную выгоду в виде экономии времени на сборку конструкции. Ведь шип безупречно выполняет функцию стопора, препятствующего проворачиванию тела крепежа, когда на его стержне затягивается гайка. Если до конца разобраться в этом вопросе, то без уса оснащение болта декоративной сферической шляпкой было бы невозможно. Тогда пришлось применять обычный болт с шестигранной головкой, который не только снижает эстетическую привлекательность мебельного гарнитура, но и может служить в качестве источника получения необязательных травм обитателями жилья.
