Пресс гидравлический ус 100т

Пресс гидравлический 100т — цена, описание, чертежи

Пресс гидравлический ПГ100 представляет из себя H-образный пресс с закрытой рамой и регулируемой высотой стола. Гидравлический пресс ПГ100 это недорогое неприхотливое и надежное решение, которое может использоваться как на предприятиях мелкого и среднего бизнеса, так и на промышленных предприятиях. Может изготавливаться как в варианте ручного, так и автоматического или полуавтоматического управления, возможно использование в вертикальном и горизонтальном положениях.

Общие технические характеристики :

• Усилие – 100 т/с
• Тип — напольный
• Тип привода — электрический
• Напряжение питания — 220 В, 50 Гц
• Мощность электродвигателя — 1.5 кВт
• Ход штока – 150 мм
• Высота – 2080 мм
• Ширина — 1000 мм
• Глубина — 400 мм
• Вес — 980 кг

Комплектация, физические размеры, ход штока, усилие могут быть изменены по желанию заказчика.

Назначение

Гидравлический пресс предназначен для выполнения слесарных операция, таких как :

• Напрессовка, выпрессовка деталей;
• Сборка-разборка узлов механизмов;
• Изготовление деталей;
• Формовка деталей
• Штамповка изделий
• Использование в технологической цепочке производства.

Чертеж пресса гидравлического 100 т

Комплектация пресса гидравлического 100 т

1. 1) Балка поперечная (в сборе)
2. 2) Сбойка (в сборе)
3. 3) Связка
4. 4) Упор домкрата
5. 5) Связка вертикальной балки
6. 6) Плита верхняя
7. 7) Плита нижняя
8. 8) Штифт
9. 9) Шайба

1. 10) Шплинт
2. 11) Шпилька
3. 12) Опорная пластина
4. 13) Планка боковая
5. 14) Домкрат 100т ход 150 мм
6. 15) Подвес
7. 16) Шпилька
8. 17) Гайка

Устройство и принцип работы пресса гидравлического 100 т

Пресс гидравлический 100т ПГ100 состоит из: рамы (состоящей из стойки, балки поперечной, плиты верхней и плиты нижней), устройства создающего усилия – домкрата, закрепленного на раме с помощью поджимной пластины, шпильки и контрпластины. Рама пресса для удобства перевозки сделана разборной, и собирается при помощи пальцев, шайб и шплинтов. Станция крепится по желанию заказчика на раме, либо отдельно от пресса на месте управления оператора. Использование пресса происходит следующим образом, например напрессовка подшипника на вал: подшипник укладывается на плиту нижнюю на раме пресса, вал вставляется в подшипник, оператор подводит шток домкрата к концу вала, создает небольшое давление в домкрате. Контролируя напрессовку подшипника визуально и по манометру доводит посадку до нужной позиции. Вернув в конечное положение шток домкрата вынимает готовое изделие из пресса, и проводит аналогичные действия со следующим изделием. Скорость движения штока гидродомкрата небольшая, не стоит забывать про технику безопасности при работе на прессе, так как является средством труда повышенной опасности.

Не является публичной офертой. Вся представленная информация носит справочный характер. Характеристики, параметры и физические размеры могут быть изменены без уведомления.

Источник статьи: http://www.zeushydro.ru/gidravlicheskie-pressi/press-gidravlicheskij-100t.html

Гидравлический пресс КВТ ПГ-100 тонн 59496

Для этого товара до 53100 бонусов можно списать в счет покупки при оплате на сайте картой Сбербанка с достаточным числом бонусов.

Списание работает только для платежей от 2000 рублей. Все условия участия в программе «Спасибо от Сбербанка»

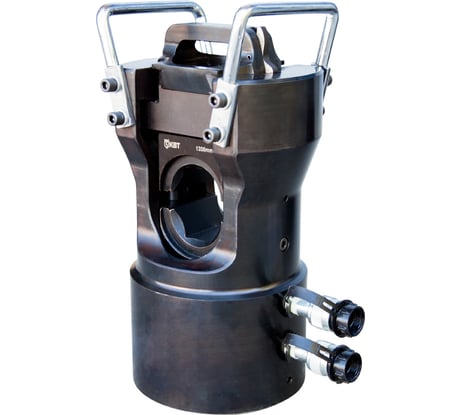

Гидравлический пресс КВТ ПГ-100 тонн 59496 — профессиональный инструмент для опрессовки натяжной, соединительной и контактной арматуры. Максимальное усилие: 100 тонн. Двухклапанная конструкция обладает высокой прочностью и надежностью. Стальные рукоятки упрощают транспортировку инструмента. Удобное раскрытие головы поворотом верхней крышки.

Круглые и шестигранные матрицы к прессу ПГ-100 тонн (КВТ) изготавливаются под заказ и приобретаются отдельно.

Технические характеристики гидравлического пресса КВТ ПГ-100 59496

• Вес, кг 33,6
• Усилие, т 100
• Привод гидравлический
• Рабочий ход, мм 19
• Габариты, мм 240х170х370

Этот товар из подборок

Комплектация гидравлического пресса КВТ ПГ-100 *

Параметры упакованного товара

Особенности

Удобство эксплуатации
Удобное раскрытие головы поворотом верхней крышки.

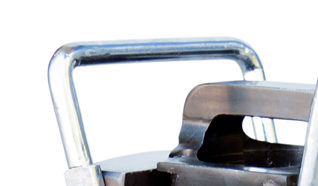

	Комфорт Стальные рукоятки предназначены для транспортировки.

Преимущества КВТ ПГ-100 59496

• Предназначен для опрессовки натяжной, соединительной и контактной арматуры типа САС, САСУС, НАС, РАС, ЗПС, СВС, ТРАС;
• Подходит для алюминиевых и сталеалюминиевых проводов высоковольтных линий электропередач напряжением 110–500 кВ;
• Максимальное усилие: 100 тонн.
• Ход поршня: 19 мм.
• Двухклапанная конструкция.

Произведено

• Россия — родина бренда
• Россия — страна производства *

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

Источник статьи: http://www.vseinstrumenti.ru/stanki/pressy/gidravlicheskie/ruchnye/kvt/gidravlicheskij-press-kvt-pg-100-tonn-59496/

Пресс гидравлический 100т — цена, описание, чертежи

Пресс гидравлический ПГ100 представляет из себя H-образный пресс с закрытой рамой и регулируемой высотой стола. Гидравлический пресс ПГ100 это недорогое неприхотливое и надежное решение, которое может использоваться как на предприятиях мелкого и среднего бизнеса, так и на промышленных предприятиях. Может изготавливаться как в варианте ручного, так и автоматического или полуавтоматического управления, возможно использование в вертикальном и горизонтальном положениях.

Общие технические характеристики :

• Усилие – 100 т/с
• Тип — напольный
• Тип привода — электрический
• Напряжение питания — 220 В, 50 Гц
• Мощность электродвигателя — 1.5 кВт
• Ход штока – 150 мм
• Высота – 2080 мм
• Ширина — 1000 мм
• Глубина — 400 мм
• Вес — 980 кг

Комплектация, физические размеры, ход штока, усилие могут быть изменены по желанию заказчика.

Назначение

Гидравлический пресс предназначен для выполнения слесарных операция, таких как :

• Напрессовка, выпрессовка деталей;
• Сборка-разборка узлов механизмов;
• Изготовление деталей;
• Формовка деталей
• Штамповка изделий
• Использование в технологической цепочке производства.

Чертеж пресса гидравлического 100 т

Комплектация пресса гидравлического 100 т

1. 1) Балка поперечная (в сборе)
2. 2) Сбойка (в сборе)
3. 3) Связка
4. 4) Упор домкрата
5. 5) Связка вертикальной балки
6. 6) Плита верхняя
7. 7) Плита нижняя
8. 8) Штифт
9. 9) Шайба

1. 10) Шплинт
2. 11) Шпилька
3. 12) Опорная пластина
4. 13) Планка боковая
5. 14) Домкрат 100т ход 150 мм
6. 15) Подвес
7. 16) Шпилька
8. 17) Гайка

Устройство и принцип работы пресса гидравлического 100 т

Пресс гидравлический 100т ПГ100 состоит из: рамы (состоящей из стойки, балки поперечной, плиты верхней и плиты нижней), устройства создающего усилия – домкрата, закрепленного на раме с помощью поджимной пластины, шпильки и контрпластины. Рама пресса для удобства перевозки сделана разборной, и собирается при помощи пальцев, шайб и шплинтов. Станция крепится по желанию заказчика на раме, либо отдельно от пресса на месте управления оператора. Использование пресса происходит следующим образом, например напрессовка подшипника на вал: подшипник укладывается на плиту нижнюю на раме пресса, вал вставляется в подшипник, оператор подводит шток домкрата к концу вала, создает небольшое давление в домкрате. Контролируя напрессовку подшипника визуально и по манометру доводит посадку до нужной позиции. Вернув в конечное положение шток домкрата вынимает готовое изделие из пресса, и проводит аналогичные действия со следующим изделием. Скорость движения штока гидродомкрата небольшая, не стоит забывать про технику безопасности при работе на прессе, так как является средством труда повышенной опасности.

Не является публичной офертой. Вся представленная информация носит справочный характер. Характеристики, параметры и физические размеры могут быть изменены без уведомления.

Источник статьи: http://www.zeushydro.ru/gidravlicheskie-pressi/press-gidravlicheskij-100t.html

Пресс гидравлический вертикальный П6330Б (П6330) (усилием 100т)

Номинальное усилие пресса, кН	1000
Ход ползуна, мм	500
Максимальное расстояние между столом и ползуном, мм	750
Размеры стола, мм	800×630
Скорость ползуна, не менее, мм/с
при холостом ходе	100
при рабочем ходе	12
при возвратном ходе	180
Тип системы управления	П6330Б — электроуправляемый П6330 — механический
Мощность привода, кВт	15
Габаритные размеры, мм	1250×2150×2720
Масса пресса, кг	5600

Устройство пресса типа П6330 является одностоечным, станина которого создана в С-образном экземпляре. Мощность его весьма посредственна, но со своими прямыми обязанностями (запрессовка материала, прошивка, рихтовка, монтаж) он справляется на все 100%.

Как указано выше к его аналогам можно отнести модель П6330Б. Они обладают той же мощностью в 1000 кН, но немного иным функционалом. Как бы то ни было, но основой для этих устройств служил именно П6330, поэтому для того, чтобы понять и их функционал стоит разобраться именно с «прародителем».

Варианты использования пресса П6330

Довольно высокая функциональность этого пресса делает его востребованным в производстве. Так, он эксплуатируется преимущественно частными фирмами, и является незаменимым в помощи при ремонтных работах, а также при производстве различного рода бытовой техники и при ее тестировании. В государственных организациях подобное устройство также необходимо. Поэтому его копии присутствуют в аэропортах и морских портах, они необходимы для производства, соответственно авиатехники и грузовых судов. Часто используется на металлургических заводах. П6330 незаменим в машиностроении и производстве радиотехники. Вариантов его использования действительно слишком много.

Пресс успешно внедряется в работу практически любого предприятия, поэтому сейчас это устройство можно найти на производстве большого количества российских компаний, а также в странах постсоветского пространства.

Отличительные черты устройства пресса П6330

Основа пресса – металлическая сварная станина с одной, идущей вверх, стойкой и двумя консолями (одна находится вверху, а другая у основания). Именно станина – место, где размещены все узлы П6330. Закрепленный гайкой, на основе кольца, цилиндр размещается на верхней консоли. Торец цилиндра, который находится снизу, крепится к штоку. Шток, в свою очередь, служит основой для динамичной планки. Эта планка не допускает поворота ползуна в радиусе центра идущей вверх оси, и двигается в соответствии с движением основной планки станины. Флажок размещается на кронштейне с левой стороны от основы ползуна, и полностью обеспечивает работу выключателя. Необходимый экран предназначен для управления – он находится на стене правой части пресса.

Возле экрана справа на корпусе размещается защищенный шкаф с электрооборудованием, при помощи которого прессом можно управлять. В устройстве присутствует опция ручного управления. Устанавливаются детали соответствующей конфигурации и исполнения. Также есть возможность работать с двуручным выносным пультом. Необходимые для осуществления точного управления детали (как, например, плита) установлены в основе нижней консоли. Наполнением станины служит основной трубопровод, который позволяет соединить гидронаполнитель с манометрами и цилиндрами. Для соблюдения норм безопасности рабочая зона может быть защищена съемными решетками, которые в своей конструкции используют фотобарьер.

Опции и режимы, использующиеся во время работы с П6330

1. Самым стабильным и часто используемым режимом работы с прессом П6330 является «Ручной режим». Благодаря этой опции человек может досконально контролировать работу пресса, совершая то нужное число манипуляций за определенный промежуток времени. Тут важна механическая работа человека, который осуществляет постепенное изменение положения управляющей рукояти, из исходного – вниз. Конечный выключатель является граничным положением рукоятки и свидетельствует о завершении работы устройства. Рабочий ход ползуна стартует уже после вышеописанной процедуры, он свидетельствует о начале работы электромагнита. Ползун движется в направлении снизу вверх, причем при достижении крайней верхней точки он останавливается автоматически, но при необходимости может быть остановлен уже после пересечения линии среднего положения на своем пути. Величина хода рукоятки дает возможность контролировать скорость движения ползуна на максимально высоком уровне.

2. Нередко сложность выполнения поставленной задачи позволяет использовать полуавтоматический режим работы ПБ6330. В этом режиме не требуется держать кнопки ползуна постоянно. После того, как ползун опустился из верхнего (стартового) положения в нижнее, обратное движение он осуществляет самостоятельно – по соответствию с алгоритмом, который позже останавливает ползун в крайней верхней точке. Для такого эффекта достаточно отпустить кнопки на прессе. После же совершения этого действия в ручном режиме подобного эффекта нет, и ползун вверх передвигаться не будет.

3. Весьма ситуативным остается наладочный режим. По сути своей он необходим исключительно для отладки уровня выключателей, которые находятся в конце «пути» ползуна. Это значит, что при отсутствии давления на кнопку ползун замирает, и в дальнейшее движение его может привести только повторное нажатие. Опции ускоренного хода в этом режиме попросту нет.

Характеристика параметров надежности гидравлического пресса

Производство прессов П6330 строится таким образом, чтобы готовый продукт мог избежать выхода из эксплуатации в течение максимального количества времени. Его устройство состоит из высококачественных деталей от европейских производителей, которые проходят множество экстремальных проверок. Только после этих проверок детали пресса отдаются для сборки, по завершению которых проходят еще ряд испытаний уже как целый механизм. Реализация П6330 возможна только по завершению всех проверок и после составления соответствующей документации соответствия нормам и стандартам качества. Детали механизма должны иметь необходимые показатели:

• плоскостности стола;
• плоскостности ползуна;
• перпендикулярности движения ползуна (в исходное положение и вниз);
• параллельность вышеупомянутой поверхности низа ползуна к поверхности стола;
• ось отверстия ползуна должна быть параллельной траектории его хода;

Детали стартовой комплектации

Второстепенная комплектация

Эти детали должны подходить под пресс, поэтому для их закупки часто выбирают того же производителя.

Официальная документация П6330

• паспорт пресса;
• руководство по использованию;
• копия или оригинал сертификата, закрепляющего соответствие нормам качества и безопасности.

Также в перечень обязательных документов входит гарантия. Ее предоставляет покупателю компания, которая изготовила пресс.
