Гибкие переходы УС 4х4 ПАШК.685552.142

1.1. Общие сведения

Гибкий переход УС 4х4 (в дальнейшем – переход), предназначен для монтажа систем охранно-пожарной сигнализации, теленаблюдения, а так же монтажа других цепей постоянного или переменного тока, устанавливаемых на подвижных конструкциях (окна, двери).

Гибкий переход УС 4х4 выпускается в четырех модификациях: УС 4х4/200; УС 4х4/300; УС 4х4/400; УС 4х4/500.

№ п/п	Вид модификации	Особенность конструкции		Степень защиты от внешних воздействий по ГОСТ 14254
1	УС 4х4/200	кабель в гофрорукаве, длина 200 ± 5мм	4 пары клемм	IP40
2	УС 4х4/300	кабель в гофрорукаве, длина 300 ± 5мм
3	УС 4х4/400	кабель в гофрорукаве, длина 400 ± 5мм
4	УС 4х4/500	кабель в гофрорукаве, длина 500 ± 5мм

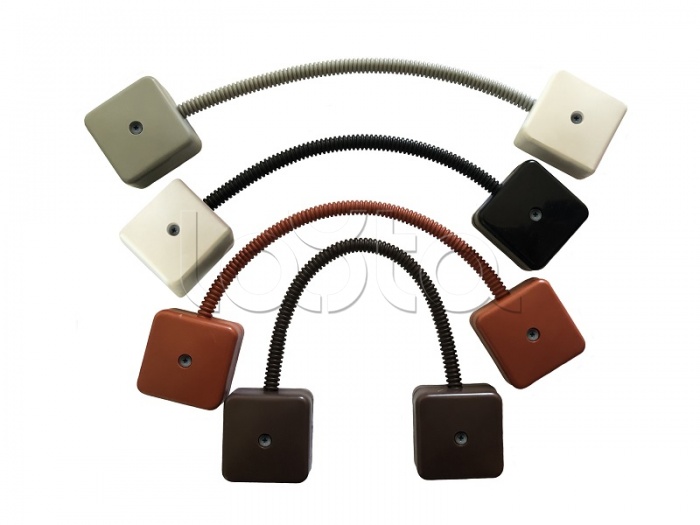

Переход конструктивно состоят из двух соединительных коробок КС, соединенных между собой кабелем в гофрорукаве (гибким переходом), длина которого зависит от модификации. Каждая соединительная коробка КС состоит из основания, внутри которого расположены 4 пары металлических контактов. Провода шлейфа зажимаются между контактами и гайками с помощью 8 винтов Ø3мм. Основания КС закрываются крышкой и фиксируются саморезом.

Цветовой ряд
	Черный	Белый	Серый	Коричневый	Терракотовый

1.2. Основные технические характеристики

Ток через контакты КС	не более 0,5 А
Напряжение, подаваемое на контакты КС	не более 50 В
Мощность	не более 25 Вт
Переходное сопротивление двух контактов	не более 0,3 Ом
Количество коммутируемых цепей	4 шт
Количество точек присоединения проводов	8 шт
Электрическое сопротивление изоляции между токоведущими частями КС	не менее 20 МОм
Масса перехода	не более 25 г
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP40
Условия эксплуатации	температура окружающей среды от -60°С до +70°С, относительная влажность не более 93% при температуре 35°С
Переход рассчитан на непрерывную круглосуточную работу
Переход не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78)

1.3. Комплектность

гибкий переход УС 4х4	1 шт.
паспорт ПАШК.685552.142 ПС	1 экз. (на упаковку)

1.4. Указания по монтажу и эксплуатации

1.4.1. Монтаж УС 4х4 производится по соответствующей нормативно-технической документации на монтаж, испытания и сдачу в эксплуатацию систем охранной и охранно-пожарной сигнализации, систем связи.

1.4.2. Основание коробки крепится к поверхности с помощью двух саморезов. Провода, присоединяемые к контактам коробки должны быть обесточены.

1.4.3. В процессе эксплуатации коробка не требует технического обслуживания.

1.5. Транспортирование и хранение

1.5.1. Условия транспортирования должны соответствовать условиям хранения 5 по ГОСТ 15150.

1.5.2. Условия хранения должны соответствовать условиям хранения 1 по ГОСТ 15150.

Источник статьи: http://m-kontakt.ru/produkt/kommutacyonnye/perehod_us_4x4

Переход гибкий Магнито-контакт УС-4х4/500 ПАШК.685552.142

Описание Магнито-контакт УС-4х4/500 ПАШК.685552.142:

Гибкий переход УС 4х4/500 кабель в гофрорукаве, длина 500 мм, предназначен для монтажа систем охранно-пожарной сигнализации, теленаблюдения, а так же монтажа других цепей постоянного или переменного тока, устанавливаемых на подвижных конструкциях (окна, двери).
Переход конструктивно состоят из двух соединительных коробок КС, соединенных между собой кабелем в гофрорукаве (гибким переходом), длина которого зависит от модификации. Каждая соединительная коробка КС состоит из основания, внутри которого расположены 4 пары металлических контактов. Провода шлейфа зажимаются между контактами и гайками с помощью 8 винтов Ø3мм. Основания КС закрываются крышкой и фиксируются саморезом.

Купить Магнито-контакт УС-4х4/500 ПАШК.685552.142 в компании Layta по привлекательной цене. Магнито-контакт УС-4х4/500 ПАШК.685552.142: описание, характеристики, отзывы покупателей, фотографии и сопутствующие товары. Широкий выбор товаров категории Дополнительное оборудование ОПС на сайте Layta.ru.

Характеристики Магнито-контакт УС-4х4/500 ПАШК.685552.142:

Описание представленного продукта содержит справочный характер и может отличаться от технической документации производителя. Советуем вам при оформлении заказа проверять наличие выбранных вами функций и свойств. Если вы выявили отклонения в описании, то вы всегда можете об это сообщить – отметив ошибку и нажав кнопки клавиатуры SHIFT + ENTER

Источник статьи: http://www.layta.ru/magnito-kontakt-us-4×4-500-pashk-685552-142.html
