Узел слива двойной ус 2

Устройство сливное УС

ОКПД2 28.99.39.190

ОКП 36 8965

Устройство сливное предназначено для слива бензина и дизельного топлива в резервуар АЗС.
Устройство состоит из муфты сливной МС, огнепреградителя с легкосъемной кассетой ОПН, крана шарового и соединительных патрубков. Устройство изготавливается в двух исполнениях, отличающихся друг от друга углом патрубка a: 1 исп. α = 90°, 2 исп. α = 135°.
Корпус огнепреградителя, входящего в состав устройства, также имеет два исполнения: А – корпус из алюминиевого сплава, С – корпус из углеродистой стали
Устройство сливное выпускается в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

По заявке заказчика в УС-80 возможно применение крана с фланцем.

Пример условного обозначения при заказе:
УС-80-1121-А/Д1-УХЛ1 ТУ 3689-051-00217633-2006, где, где:
УС – устройство сливное;
80 – номинальный диаметр DN;
1 – угол патрубка трубопровода α = 90°;
1 – запорный кран – кран шаровой муфтовый;
2 – материальное исполнение корпуса запорного органа углеродистая сталь;
1 – огнепреградитель с легкосъёмной кассетой (ОПН);
А – материальное исполнение корпуса огнепреградителя и сливной муфты алюминиевого сплава;
Д1 – материальное исполнение трубопроводов сталь 09Г2С;
УХЛ1 – умеренный и холодный климат категории размещения 1.

645
280
510

765
280
360

770
360
558

993
360
599

Наименование параметров	Величина показателя
Наименование параметров	УС-50-1	УС-50-2	УС-80-1	УС-80-2	УС-100-1	УС-100-2
Номинальный диаметр DN	50		80		100
Рабочее давление,МПа, не более	0,25
Габаритные размеры, мм, не более: длина, L ширина, B высота, H
Масса, кг, не более	10		365		52

Руководство по эксплуатации смотрите на www.sapcon.ru.

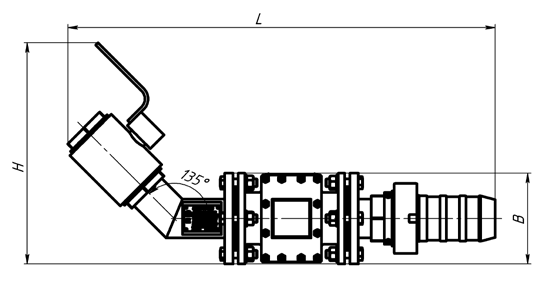

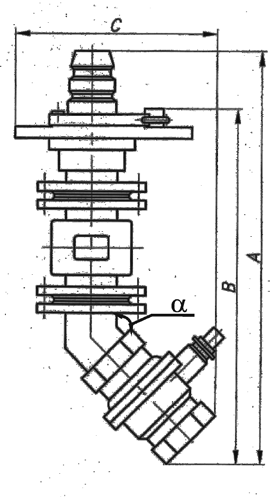

Габаритные и установочные размеры

УС-50-1121	УС-50-2121

УС-80-1121	УС-80-2121

УС-100-1121	УС-100-2121

Продукция имеет подтверждение соответствия требованиям технических регламентов ЕАЭС.

Источник статьи: http://www.sapcon.ru/catalogue/reservoir/34/1497/

Устройство сливное УС–80

Назначение сливных устройств УС

Устройство слива УС применяется для технического обеспечения автозаправочных станций, а также в системах «резервуар-автоцистерна».

Сливное устройство используется во время слива бензина и дизельного топлива из автоцистерн в резервуары АЗС.

По устойчивости к воздействию климатических факторов внешней среды устройство изготавливается в исполнениях У (умеренный климат) и УХЛ (холодный климат с нижним пределом температуры эксплуатации до -60°C), категория размещения 1 по ГОСТ 15150–69.

Устройство сливное выпускается двух типоразмеров: (отвод под углом 90°) (отвод под углом 135°).

Устройство и принцип работы устройства сливного УС

Технические характеристики

Наименование параметров	УС–80А	УС–80А–135
Условный проход DN	80
Рабочее давление, МПа, не более	0,25
Габаритные размеры, мм, не более
длина	500	634
ширина	210	210
высота	590	426
Масса, кг, не более	22,8	23

Информация для Заказчиков

Группа Компаний Газовик поставляет Устройство слива нефтепродуктов по выгодным ценам и точно в срок.

Чтобы подобрать, рассчитать и заказать Устройство сливное УС–80, Вам необходимо позвонить нам по бесплатной телефонной линии 8-800-555-43-93 или прислать нам Заявку.

Мы осуществляем доставку оборудования удобным для Вас способом (автомобильным или железнодорожным транспортом) во все города России и в страны ближнего зарубежья.

Информация о доставке резервуарного оборудования

Информация о гарантии на технологическое оборудование

Смотрите также в этом разделе:

Блок роликовый БР	Лебедка ручная ЛР-1000	Механизм управления хлопушей верхний МУВ
Механизм управления хлопушей МУ-I	Механизм управления хлопушей МУ-II	Мостик переходной МПУ
Муфта сливная МС-2Н	Ограничитель налива ОН-80А. Клапан отсечной поплавковый ОК-80	Патрубок приемо-раздаточный ППР
Плавающее заборное устройство ПЗУ (ПУВ)	Приемо-раздаточное устройство ПРУ	Сливо-наливная эстакада
Стендер СР-250	Счетно-дозирующий комплекс СДК	Узел рециркуляции паров УПР–50
Установка нижнего слив из ж/д цистерн УСН-175Г	Установка нижнего слива из ж/д цистерн УСН-150/175П	Установка нижнего слива из ж/д цистерн УСН-175ГП с рубашкой
Устройства нижнего слива УНС	Устройство верхнего налива в а/м цистерны с каплесборником АСН-100 А	Устройство верхнего налива в а/м цистерны с отводом паров АСН-80-02
Устройство верхнего налива в ж/д цистерны УНЖ6-100АС-01/02/07/100Т	Устройство верхнего налива в ж/д цистерны УНЖ6–100С с ручным приводом	Устройство сливное УС–80
Фильтр прямой для очистки нефтепродуктов ФП	Фильтр угловой для очистки нефтепродуктов ФУ	Фильтры сливные для очистки нефтепродуктов ФС-1, ФС-2
Хлопуша ХП	Хлопуша электроприводная ЭХ–700	Шарнир чугунный ШЧ
